アナログマスフローコントローラー用制御電源
PA02
特長
|
制御電源「PA01」の後継機種として新たな機能を搭載しラインアップ
設定値と出力値を2段表示ディスプレイで同時表示することにより可視性が大幅にアップ製品カタログ
PA02 |
 |
 |
仕様
| 型式 | PA02 |
|---|---|
| 電源 | AC100－240V |
| 電源出力 | 0～5VDC：設定信号 +15VDC：300mA -15VDC：200mA |
| 流量設定 | 0～5VDC 10回転ポテンションメーターにて可変（MFC制御範囲に準拠） |
| 流量出力 | 0～5VDC （背面端子から出力可） |
| 流量設定及び流量出力表示 | スケーリングに合わせてレンジ設定可 （流量設定・流量出力を2段表示） |
| 外部入力設定 | 正面EXT-INT_SWにて切替 （EXT設定時：External表示） |
| 信号ケーブル用コネクター | D-sub9Pinコネクター （電源側メス） |
| 使用環境 | 5～50℃ （精度保証範囲：15～35℃ 85%RH以下 （結露なきこと） |
| 外部入出力端子 | 背面端子台 （外部入力／流量出力） |
| 付属品 | 取扱説明書（保証書付）、ACコード、アース付き変換プラグ |
※マスフローコントローラーの流量単位「SCCM、SLM」は、0℃、1013kPa abs（1atm）校正です。
※マスフローコントローラーの流量単位「CCM、LM」は、別途ご指定が無い場合は当社標準で25℃校正です。

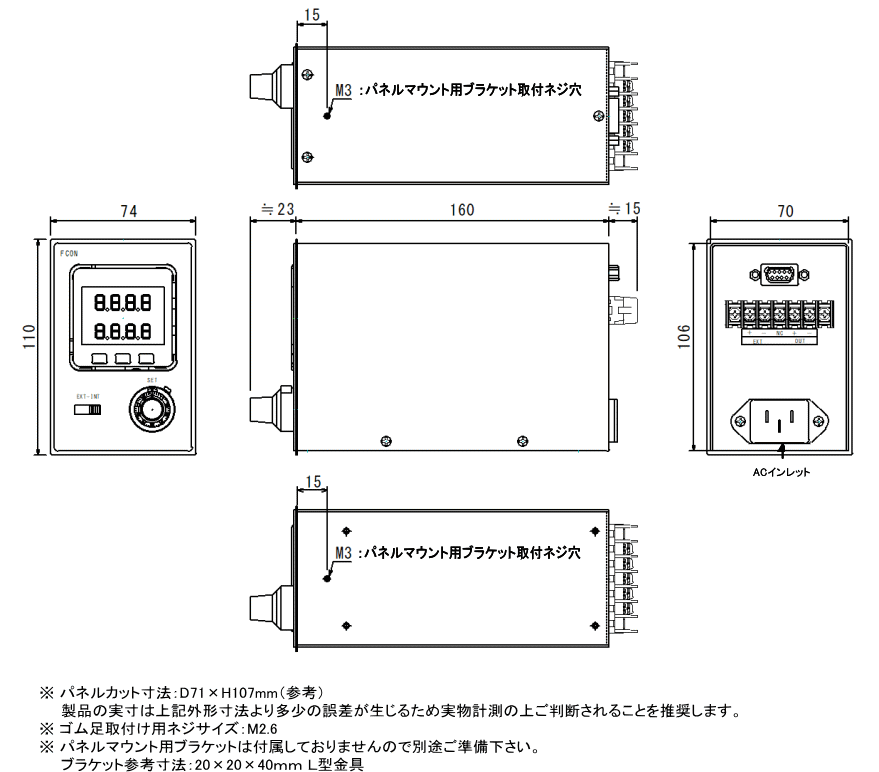

外形寸法
 |

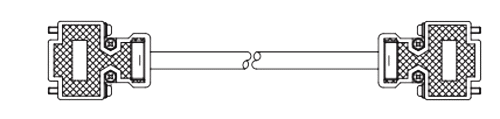

信号ケーブル（別売）
 |
● MFC側D-sub9Pinメスコネクター ⇔ 制御電源側D-sub9Pinオスコネクター
● ケーブルの長さ 標準 1m（SC01）、2m（SC02）、3m（SC03）
※ 3mを超えるケーブル長は別途ご相談下さい。
※ 本ケーブルは、1000シリーズとの接続用です。
※ 2000シリーズのアナログ制御用信号ケーブルは、MFC側ハーフピッチ20Pinコネクターとなりますので別途お問い合わせ下さい。

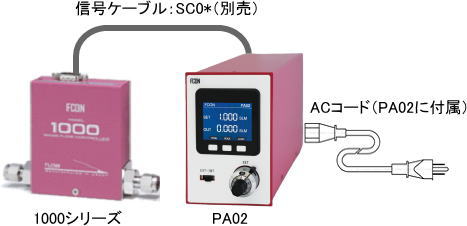

1000シリーズとの接続
 |
